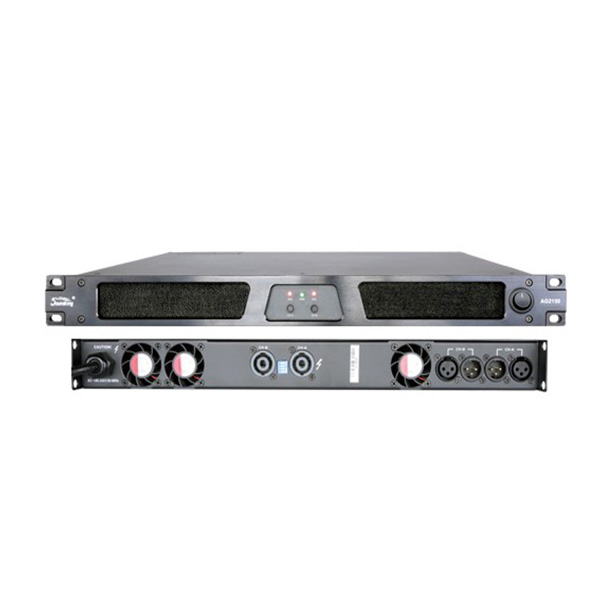

产品型号：AG2300 / AG4200 / AG4150 / AG2200 / AG2150 /AG4100 / AG2100 / AG 4065 / AG2065数字功率放大器
产品介绍：
AG系列数字功率放大器采用多环路调控技术，对低阻抗、大电流工作情况下的功率放大技术，令功放拥有超过95%的效率和不错的稳定性；开关电源采用有源PFC和软开关，并针对音频功率放大器的优化设计，能适应恶劣的电网环境，为功放提供持续澎湃的动力。
AG系列功率放大器有2通道、4通道2个系列，稳定可靠的2Ω驱动能力，适用于大功率音箱系统。
● 立体声、并接、桥接三种工作模式；
● 增益可选择：41dB，38dB，35dB，32dB；
● 输出限幅压限开关；
● XLR平衡输入；
● 并接Neutrik® SPEAKON® 功放输出接口，提供较强的电流能力；
● Neutrik® powerCON 32A电源输入接口，牢固可靠；
● 温度功率控制、过温指示、过温保护；
● 过载功率控制，提供不间断声音输出；
● 功放输出直流保护；
● 电源欠压保护；
● 限幅、故障指示。
产品特点：
● 高效、节能、节约运营费用；
● 小巧、轻便、结构稳固；
● 符合安规、电磁兼容标准；
● 90VAC~260VAC宽电压适应范围；
● 温控风机，运行安静；
● 模块化设计，维护方便；
● 2、4通道设计，适合流动演出；
应用范围：
适用于大中型会议系统、娱乐场合和小型流动演出的数字功放产品。
|
型号 |
AG2300 |
AQ4200 |
AQ4150 |
AQ2200 |
AG2150 |
|||
|
额定功率 |
8Ω/立体声 |
2×3000W |
4×2000W |
4×1500W |
2×2000W |
2×1500W |
||
|
4Ω/立体声 |
2×5100W |
4×3400W |
4×2550W |
2×3400W |
2×2550W |
|||
|
2Ω/立体声* |
2×7140W |
4×4760W |
4×3570W |
2×4760W |
2×3570W |
|||
|
16Ω/桥接 |
1×6000W |
2×4000W |
2×3000W |
1×4000W |
1×3000W |
|||
|
8Ω/桥接 |
1×10200W |
2×6800W |
2×5100W |
1×6800W |
1×5100W |
|||
|
4Ω/桥接* |
1×14280W |
2×9520W |
2×7140W |
1×9520W |
1×7140W |
|||
|
RMS输出电压(THD=1%,1kHz) |
154.9V |
126.5V |
109.5V |
126.5V |
109.5V |
|||
|
上升斜率(1kHz,旁路低通滤波器) |
50V/us |
|||||||
|
输入灵敏度(额定输出功率 ,1kHz) |
可选择：41dB，38dB，35dB，32dB |
|||||||
|
THD+N (10% 额定输出功率，典型值) |
0.01% |
|||||||
|
IMD-SMPTE(10% 额定输出功率，典型值) |
0.01% |
|||||||
|
DIM30(10% 额定输出功率，典型值) |
0.01% |
|||||||
|
串扰抑制（低于额定功率， 20 Hz -1 kHz） |
≥90 dB |
|||||||
|
频率响应（10% 额定输出功率，8Ω，20Hz - 20 kHz） |
±0.2dB |
|||||||
|
输入阻抗 |
20kΩ（平衡) ，10kΩ（非平衡) |
|||||||
|
阻尼系数（8Ω，20 Hz -100 Hz） |
≥300 |
|||||||
|
信噪比(A记权，20Hz-20kHz) |
≥115dB |
≥112dB |
≥110dB |
≥112dB |
≥110dB |
|||
|
电源要求 |
90-260VAC， 50/60 Hz |
|||||||
|
保护功能 |
电源欠压保护、功放输出直流保护、过热保护、温度功率控制、过载功率控制 |
|||||||
|
装机高度 |
1U |
|
||||||
|
尺寸(W×H×D) |
483×44×465mm |
483×44×370mm |
||||||
|
净重 |
12kg |
9kg |
||||||
|
*测试条件：20ms,1kHz,THD+N=1% |
||||||||
|
型号 |
AG4100 |
AG2100 |
AG4065 |
AG2065 |
||
|
额定功率 |
8Ω/立体声 |
4×1000W |
2×1000W |
4×650W |
2×650W |
|
|
4Ω/立体声 |
4×1700W |
2×1700W |
4×1100W |
2×1100W |
||
|
2Ω/立体声* |
4×2890W |
2×2890W |
4×1870W |
2×1870W |
||
|
16Ω/桥接 |
2×2000W |
1×2000W |
2×1300W |
1×1300W |
||
|
8Ω/桥接 |
2×3400W |
1×3400W |
2×2200W |
1×2200W |
||
|
4Ω/桥接* |
2×5780W |
1×5780W |
2×3740W |
1×3740W |
||
|
RMS输出电压(THD=1%,1kHz) |
89.4V |
89.4V |
72.1V |
72.1V |
||
|
上升斜率(1kHz,旁路低通滤波器) |
50V/us |
|||||
|
输入灵敏度(额定输出功率 ,1kHz) |
可选择：38dB，35dB，32dB，29dB |
|||||
|
THD+N (10% 额定输出功率，典型值) |
0.01% |
|||||
|
IMD-SMPTE(10% 额定输出功率，典型值) |
0.01% |
|||||
|
DIM30(10% 额定输出功率，典型值) |
0.01% |
|||||
|
串扰抑制（低于额定功率， 20 Hz -1 kHz） |
≥90 dB |
|||||
|
频率响应（10% 额定输出功率，8Ω，20Hz - 20 kHz） |
±0.2dB |
|||||
|
输入阻抗 |
20kΩ（平衡) ，10kΩ（非平衡) |
|||||
|
阻尼系数（8Ω，20 Hz -100 Hz） |
≥300 |
|||||
|
信噪比(A记权，20Hz-20kHz) |
≥109dB |
≥109dB |
≥108dB |
≥108dB |
||
|
电源要求 |
90-260VAC， 50/60 Hz |
|||||
|
保护功能 |
电源欠压保护、功放输出直流保护、过热保护、温度功率控制、过载功率控制 |
|||||
|
装机高度 |
1U |
|||||
|
尺寸(W×H×D) |
483×44×370mm |
|||||
|
净重 |
9kg |
|||||
|
*测试条件：20ms,1kHz,THD+N=1% |
||||||
